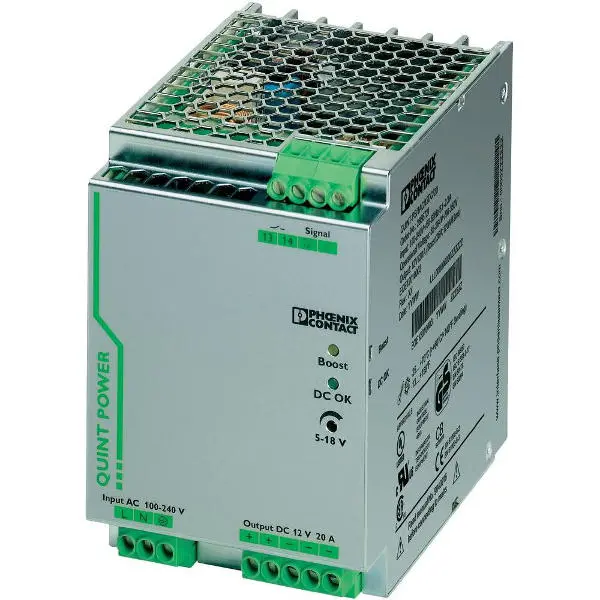

Источник питания Quint-PS/1AC/12DC/20 2866721
Артикул 026.001.023
Производитель: Phoenix Contact
Цена по запросу
В наличии. Срок отгрузки уточнит менеджер.
Технические параметры
| Выходной ток | 20А (-25°C…+60°) 26А (с резервом мощности Power Boost, -25°C…+40°C, продолжительное время) 120A (технология SFB, 12мс) 120А (U in ≥ 100В АС) |
|---|---|
| Класс защиты | I > 600000 ч (при 40°C) |
| Резьба винтов | М3 |
| Производитель | Phoenix Contact |
| Размеры (ШхВхГ) | 90 х 130 х 125 мм |
| Степень защиты | IP20 |
| Тип подключения | вставные винтовые клеммы |
| Рассогласование | < 1% (статическое изменение нагрузки 10%…90%) < 2% (динамическое изменение нагрузки 10%…90%) < 0,1% (отклонение входного напряжения ±10%) |
| Диапазон частот АС | 45Гц…65Гц |
| Указания по монтажу | подключение в ряд: отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм |
| Монтажное положение | на горизонтальной DIN рейке NS 35, EN 60715 |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь/модуль | Варистор |
| Остаточная пульсация | < 50 мВ (при номинальном значении) |
| Длина снятия изоляции | 7 мм |
| Импульс пускового тока | < 20A (стандартный) |
| Входной предохранитель | 12А (инертного типа, внутренний) |
| Изменение характеристик | 60°C…70°C (2,5% / K) |
| Категория перенапряжения | III |
| Провалы напряжения в сети | > 40мс (120В АС) > 40 мс (230В АС) |
| Диапазон входных напряжений | 85В…264В АС (50/60Гц) 90В…350В DC |
| Сечение гибкого проводника/AWG | 0,2…4мм 2 /18…10 |
| Сечение жесткого проводника/AWG | 0,2…6мм 2 /18…10 |
| Электромагнитная совместимость | соответствует директиве по ЭМС 2004/108/EC |
| Номинальное напряжение на выходе | 12В DC ±1% |
| Выбор подходящих предохранителей | 10А…16А (АС: характеристика B, C, D, K) |
| Входное напряжение кратковременно | 300В АС |
| Напряжение изоляции на входе/выходе | 4 кВ АС (типовое испытание) 2 кВ АС (плановое испытание) |
| КПД (при 230В АС и номинальных значениях) | > 90 % |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Диапазон настройки выходного напряжения | 5В DC…18В DC |
| Диапазон номинальных напряжений на входе | 100В АС…240В АС |
| Рассеиваемая мощность, без нагрузки, макс. | 6Вт |
| Возможность последовательного подключения | да |
| Температура окружающей среды (при эксплуатации) | -25°C…+70°C |
| Температура окружающей среды (хранение/транспорт) | -40°C…+85°C |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 29Вт |
| Максимально допустимая относительная влажность воздуха (при эксплуатации) | ≤ 95% (при 25°C, без выпадения конденсата) |
